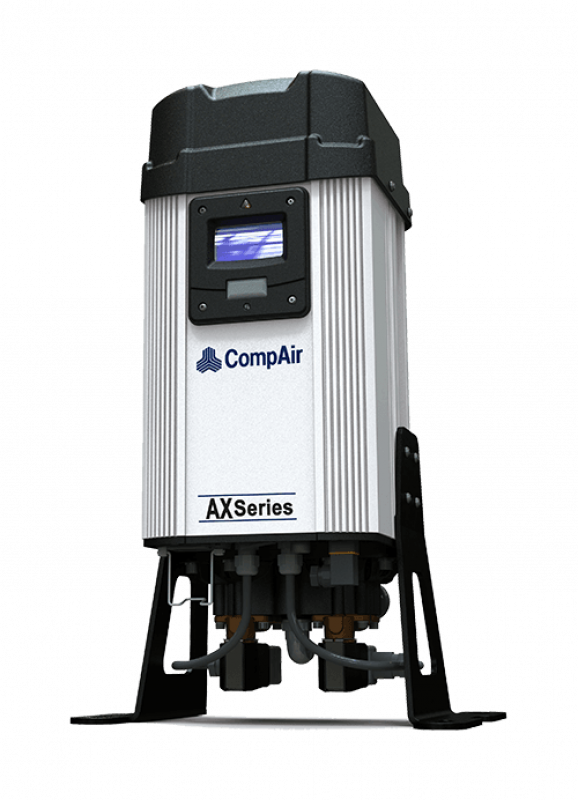

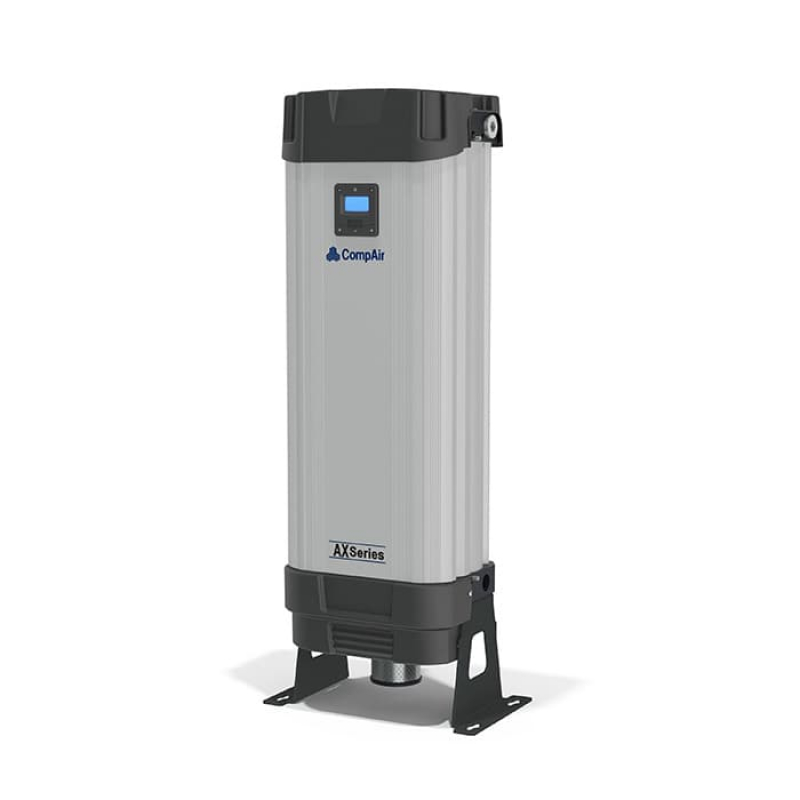

CompAir AX_N Serie
Effiziente, kaltregenerierende Adsorptionstrockner
Die AX_N Serie von CompAir steht für leistungsstarke, energieeffiziente und wartungsfreundliche Drucklufttrocknung – perfekt geeignet für alle Anwendungen, bei denen trockene, saubere Druckluft ein Muss ist. Die Trockner entfernen zuverlässig Feuchtigkeit, Kondensat und Mikropartikel aus der Druckluft und schützen so Maschinen, Steuerungen und Produktionsprozesse vor Korrosion, Ausfällen und Verunreinigungen.
Dank ihrer modularen Bauweise und des geringen Platzbedarfs lassen sich die Geräte flexibel einsetzen – sowohl im Kompressorraum als auch direkt am Ort der Druckluftnutzung (Point-of-Use). Die AX_N Serie vereint bewährte Adsorptionstechnologie mit moderner Steuerung und intelligenter Energieeinsparung.
Volumenstrom
6,00 bis 31,43 m³/min
Drucktaupunkt
−40 °C (Standard)
Anschluss
2″ oder 2½″ BSPP
Energieeinsparung
bis 60 %
Zuverlässige Trocknung durch wärmelose Adsorption

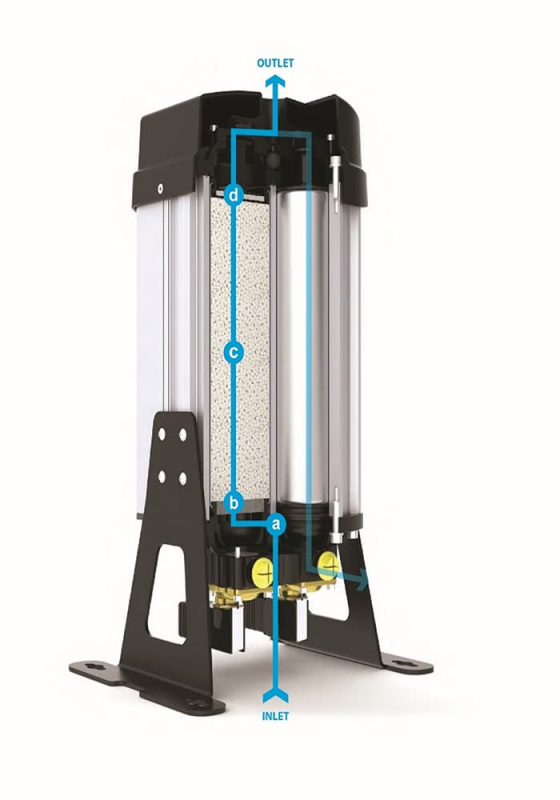

Die AX_N Modelle nutzen das Prinzip der kaltregenerierenden Adsorption, auch als PSA-Verfahren (Pressure Swing Adsorption) bekannt. Die Trocknung erfolgt in zwei parallel arbeitenden Kolonnen, die mit einem hochdichten Trockenmittel gefüllt sind. Während eine Kolonne die Druckluft trocknet, regeneriert sich die andere mit einem kleinen Teil der bereits getrockneten Luft – ganz ohne externe Heizung. Dadurch bleibt der Energieverbrauch niedrig und die Anlage besonders wartungsarm.
Ein integrierter Taupunktsensor (optional) überwacht permanent den Feuchtigkeitsgehalt der Luft. Wenn weniger Feuchte anfällt, verlängert sich der Zyklus automatisch – so werden Purgeverluste reduziert und bis zu 60 % Energie eingespart. Die robuste SPS-Steuerung mit digitalem Display bietet jederzeit Einblick in Betriebszustände, Wartungszyklen und verbleibende Laufzeit. Auch bei Stromunterbruch merkt sich die Steuerung den letzten Zyklusstand, sodass ein nahtloser Weiterbetrieb möglich ist.
Merkmale & Eigenschaften im Detail
- Volumenstrombereich: von 6,00 m³/min bis 31,43 m³/min (entspricht ca. 212–1110 scfm)
- Drucktaupunkt: standardmässig –40 °C (optional auch –20 °C oder –70 °C)
- Luftqualität: entspricht ISO 8573-1:2010, Klasse 2 für Partikel (1 µm) und Wasser
- Anschlüsse: 2″ oder 2½″ BSPP Gewinde, je nach Modell
- Modularer Aufbau: Ideal für begrenzte Platzverhältnisse – lässt sich direkt neben der Anwendung montieren
- Kompressor-Synchronisation: Startet und stoppt automatisch mit dem Kompressor – reduziert unnötigen Luftverbrauch
- Langlebiges Design: Korrosionsgeschützte, pulverbeschichtete Aluminiumkolonnen für den industriellen Dauereinsatz
- Schalldämpfer: Geräuschreduzierende Auslassführung für sicheres, leises Arbeiten
- Einfache Wartung: Service-Kits und vorgefüllte Trockenmittel-Filterkartuschen sparen Zeit und minimieren Ausfallzeiten
Modellübersicht der AX_N Serie
| Modell | Anschluss | Nennvolumenstrom | Abmessungen (mm) | Gewicht ca. | |||
|---|---|---|---|---|---|---|---|
| BSPP | Nm³/min | scfm | A | B | C | kg | |
| AX060NS | 2" | 6,00 | 212 | 1194 | 305 | 635 | 166 |
| AX078NS | 2" | 7,80 | 276 | 1448 | 305 | 635 | 200 |
| AX113NS | 2" | 11,33 | 400 | 1778 | 305 | 635 | 248 |
| AX159NS | 2" | 15,85 | 560 | 1778 | 305 | 787 | 353 |
| AX212NS | 2 ½" | 21,23 | 750 | 1778 | 305 | 965 | 458 |
| AX235NS | 2 ½" | 23,45 | 828 | 1448 | 305 | 1295 | 524 |
| AX314NS | 2 ½" | 31,43 | 1110 | 1778 | 305 | 1295 | 668 |
* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich…
Häufige Fragen
Wofür eignet sich die CompAir AX_N Serie?
Für alle Anwendungen, die trockene, saubere Druckluft brauchen. Die Trockner entfernen Feuchtigkeit, Kondensat und Mikropartikel und schützen Maschinen, Steuerungen und Prozesse vor Korrosion und Ausfällen.
Wie funktioniert die Trocknung?
Nach dem kaltregenerierenden PSA-Verfahren mit zwei parallel arbeitenden Kolonnen. Während eine Kolonne trocknet, regeneriert sich die andere mit einem kleinen Teil der bereits getrockneten Luft, ganz ohne externe Heizung.
Welche Volumenströme deckt die Serie ab?
Von 6,00 m³/min bis 31,43 m³/min, das entspricht ungefähr 212 bis 1110 scfm.
Welchen Drucktaupunkt erreicht die AX_N Serie?
Standardmässig −40 °C. Optional sind auch −20 °C oder −70 °C möglich.
Wie lässt sich Energie sparen?
Mit dem optionalen Taupunktsensor verlängert sich der Zyklus automatisch, wenn weniger Feuchte anfällt. So sinken die Spülluftverluste und es lassen sich bis zu 60 % Energie einsparen. Zudem startet und stoppt der Trockner synchron mit dem Kompressor.
Wo kann ich den Trockner aufstellen?
Dank modularer Bauweise und geringem Platzbedarf im Kompressorraum oder direkt am Ort der Druckluftnutzung. Er lässt sich auch bei engen Platzverhältnissen neben der Anwendung montieren.
Was passiert bei einem Stromunterbruch?
Die SPS-Steuerung merkt sich den letzten Zyklusstand. Nach dem Unterbruch läuft der Trockner nahtlos weiter.
Wie aufwendig ist die Wartung?
Gering. Service-Kits und vorgefüllte Trockenmittel-Filterkartuschen sparen Zeit und halten Ausfallzeiten kurz. Das Display zeigt Betriebszustände, Wartungszyklen und die verbleibende Laufzeit an.
Welche Anschlüsse hat die AX_N Serie?
Je nach Modell 2″ oder 2½″ BSPP Gewinde.
Wer hilft mir bei der Wahl des passenden Modells?
Wir. Wir klären Volumenstrom, Drucktaupunkt und Kompressorleistung mit Ihnen und wählen das passende Modell. Rufen Sie uns an oder schreiben Sie uns.
Welcher Trockner passt für Ihre Anwendung?
Es gibt verschiedene Drucktaupunkte und Volumenströme, die je nach Kompressorleistung und Anwendungsgebiet variieren und berücksichtigt werden müssen. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
