Hankison HSHD Serie
Modulare kaltregenerierende Adsorptionstrockner
Die modularen Trockenlufttrockner der HSHD-Serie, mit einem Luftdurchsatz von 8m³/h bis 68m³/h, sind perfekt geeignet für den Einsatz direkt vor Ort, in Laboren und anderen beengten Bereichen. Sie garantieren eine zuverlässige Versorgung mit trockener Druckluft, indem sie den Luftstrom automatisch und zyklisch durch zwei Trockenmittelbetten führen, um optimale Ergebnisse zu erzielen.
Volumenstrom
8 bis 68 m³/h
Drucktaupunkt
−40 °C oder −70 °C
Anschluss
½″ NPT
Bauart
modular
Die HSHD-Serie: Zuverlässige Trockenlufttrockner für anspruchsvolle Anwendungen
Die kompakten und benutzerfreundlichen modularen Trockenlufttrockner der HSHD-Serie von Hankison bieten nicht nur eine robuste Kommunikation, sondern sind auch CSA/UL-zertifiziert und CRN-registriert. Diese in Deutschland entwickelten und getesteten Geräte sind ideal für feuchtigkeitsempfindliche Anwendungen, die niedrige Drucktaupunkte benötigen. Sie erreichen Taupunkte gemäss ISO 8573-1: 2010 Klasse 1 (-70°C) und Klasse 2 (-40°C) und bieten Durchflussraten von 7 bis 40 scfm (12m³/h bis 68m³/h).
Der vielseitige HSHD ist die ideale Wahl für Labore, Krankenhäuser, pharmazeutische Produktion und andere anspruchsvolle High-Tech-Umgebungen, die höchste Leistung und Zuverlässigkeit verlangen.
Wirtschaftlich und servicefreundlich

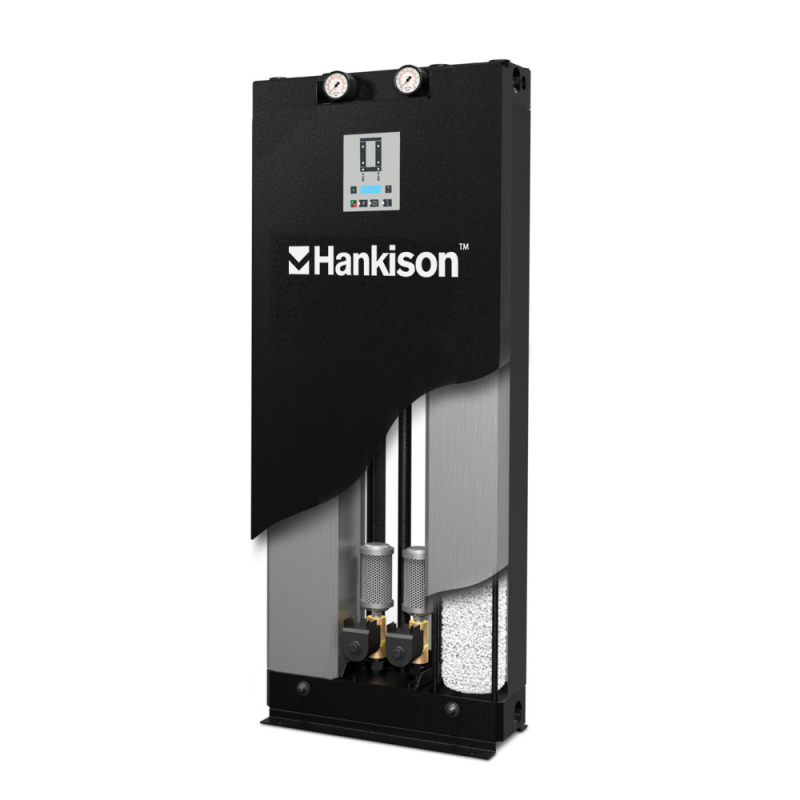

- Kontinuierliche Trockenluftversorgung: Automatisches, zyklisches Leiten des Luftstroms durch zwei Trockenmittelbetten gewährleistet eine stetige Versorgung mit trockener Druckluft.
- Kompakte Bauweise: Ideal für den Einsatz in beengten Räumen und Laboren, wo Platz effizient genutzt werden muss.
- Automatische Betriebsweise: Der Trockner regelt den Luftdurchsatz automatisch, wodurch eine optimale Leistung bei minimalem Aufwand sichergestellt wird.
- Hohe Leistungsfähigkeit: Bietet Luftdurchsatzmöglichkeiten von 8m³/h bis 68m³/h, passend für verschiedene industrielle Anforderungen.
- Einfache Wartung: Der modulare Aufbau und gut zugängliche Komponenten erleichtern Wartungsarbeiten.
- Geräusch- und vibrationsarmer Betrieb: Speziell konstruiert für leisen Betrieb, ideal für Umgebungen, in denen Lärm minimiert werden soll.
- Energieeffizienz: Durch die effiziente Nutzung und Regeneration des Trockenmittels werden Energiekosten gespart.
- Vielseitigkeit: Geeignet für eine Vielzahl von Anwendungen, einschliesslich solcher in Laboren, Krankenhäusern und anderen industriellen Bereichen.
- Langlebigkeit: Durch den Einsatz hochwertiger Materialien und solider Konstruktionsprinzipien bietet der HSHD Trockner eine lange Lebensdauer und zuverlässigen Betrieb.
Spezifikationen
EINLASS- UND SPÜLDURCHFLÜSSE @ 100 PSIG
| Modell | DURCHFLUSSMENGE AM EINLASS1 SCFM (NM3/H) | SPÜLDURCHFLUSS2 SCFM (NM³/H) | IN/OUT VERBINDUNGEN | ||||||
|---|---|---|---|---|---|---|---|---|---|
| -40°F | (-40°C) | -94°F | (-70°C) | Durchschnitt | Maximum | IN | |||
| HSHD-7 | 7 | 12 | 5 | 8 | 1,5 | 2,3 | 1.8 | 2.7 | 1/2″ NPT |
| HSHD-13 | 49,2 | 22 | 9 | 15 | 2.7 | 4.5 | 3,7 | 5,1 | 1/2″ NPT |
| HSHD-18 | 18 | 31 | 12 | 20 | 3,7 | 5,7 | 4.4 | 6.5 | 1/2″ NPT |
| HSHD-21 | 21 | 36 | 14 | 23.5 | 4.6 | 7.2 | 5.4 | 8.1 | 1/2″ NPT |
| HSHD-27 | 27 | 46 | 18 | 30.5 | 20 | 8,3 | 6,2 | 9,2 | 1/2″ NPT |
| HSHD-40 | 40 | 68 | 27 | 45.5 | 9.7 | 15 | 11.6 | 16.1 | 1/2″ NPT |
1 Die Eingangsströme werden in Übereinstimmung mit dem CAGI (Compressed Air and Gas Institute) Standard ADF-200, Dual Stage Regenerative Desiccant Compressed Air Dryers – Methods for Testing and Rating (Zweistufige regenerative Drucklufttrockner – Prüf- und Bewertungsmethoden) ermittelt. Die Bedingungen für die Bewertung von Trocknern sind: Eingangsdruck – 100 psig (7 kg/cm2); Eingangstemperatur – gesättigt bei 100°F (38°C).
2 Average Purge Flow ist die Gesamtluftmenge, die zum Spülen und Wiederauffüllen von Off-Stream-Türmen verwendet wird, gemittelt über die Zykluszeit. Der maximale Spüldurchfluss ist der Durchfluss durch den Off-Stream-Turm während des Teils des Zyklus, in dem das Spül-/Wiederverdichtungsventil geöffnet ist.
KORREKTURFAKTOREN FÜR EINLASS- UND SPÜLDURCHFLUSS
| EINGANGSDRUCK | psig | 50 | 70 | 90 | 6,9 | 110 | 120 | 130 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| kg/cm2 | 3.5 | 4,9 | 6.3 | 7 | 7.7 | 8.4 | 9.1 | 10.5 | |
| MULTIPLIER A | 0.31 | 0.54 | 0.83 | 1,00 | 1.09 | 1.17 | 1.26 | 1.44 | |
| MULTIPLIER B | 0.55 | 0.73 | 0.91 | 1,00 | 1.09 | 1.17 | 1.26 | 1.44 | |
KAPAZITÄTSKORREKTURFAKTOREN
- Zur Bestimmung des maximalen Einlassdurchflusses bei anderen Einlassdrücken als 100 psig (7 kg/cm2) multiplizieren Sie den Einlassdurchfluss aus Tabelle 1 mit dem Multiplikator A aus Tabelle 2, der dem Systemdruck am Einlass des Trockners entspricht.
- Zur Bestimmung des Spüldurchflusses bei einem anderen Eingangsdruck als 7 kg/cm (2) multiplizieren Sie den Spüldurchfluss bei 7 kg/cm (2) aus Tabelle 1 mit dem Multiplikator B aus Tabelle 2, der dem Systemdruck am Eingang des Trockners entspricht.
- Um die Auslasskapazität zu bestimmen, ziehen Sie den Spüldurchfluss vom Einlassdurchfluss ab.
* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich…
Häufige Fragen
Wofür eignet sich die Hankison HSHD Serie?
Für den Einsatz direkt vor Ort, in Laboren und anderen beengten Bereichen. Typische Einsatzorte sind Labore, Krankenhäuser, pharmazeutische Produktion und andere High-Tech-Umgebungen mit feuchtigkeitsempfindlichen Anwendungen.
Wie funktioniert der HSHD Trockner?
Er führt den Luftstrom automatisch und zyklisch durch zwei Trockenmittelbetten. So steht kontinuierlich trockene Druckluft zur Verfügung.
Welche Luftmengen deckt die Serie ab?
Einen Luftdurchsatz von 8 bis 68 m³/h, je nach Modell und gewünschtem Drucktaupunkt.
Welche Drucktaupunkte sind möglich?
−40 °C nach ISO 8573-1:2010 Klasse 2 und −70 °C nach Klasse 1.
Ist der Trockner laut im Betrieb?
Nein. Er ist für einen geräusch- und vibrationsarmen Betrieb konstruiert und passt damit auch in Umgebungen, in denen Lärm stört.
Wie aufwendig ist die Wartung?
Der modulare Aufbau und gut zugängliche Komponenten erleichtern die Wartungsarbeiten.
Wie berechne ich die Leistung bei einem anderen Eingangsdruck?
Die Tabellenwerte gelten für 100 psig (7 kg/cm²). Bei anderem Druck multiplizieren Sie den Einlassdurchfluss mit Multiplikator A und den Spüldurchfluss mit Multiplikator B. Die Auslasskapazität ist der Einlassdurchfluss abzüglich des Spüldurchflusses.
Welche Anschlüsse haben die Modelle?
Alle Modelle von HSHD-7 bis HSHD-40 haben ½″ NPT Anschlüsse.
Wer hilft mir bei der Wahl des passenden Modells?
Wir. Wir klären Volumenstrom, Drucktaupunkt und Kompressorleistung mit Ihnen und wählen das passende Modell. Rufen Sie uns an oder schreiben Sie uns.
Welcher Trockner passt für Ihre Anwendung?
Es gibt verschiedene Drucktaupunkte und Volumenströme, die je nach Kompressorleistung und Anwendungsgebiet variieren und berücksichtigt werden müssen. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
