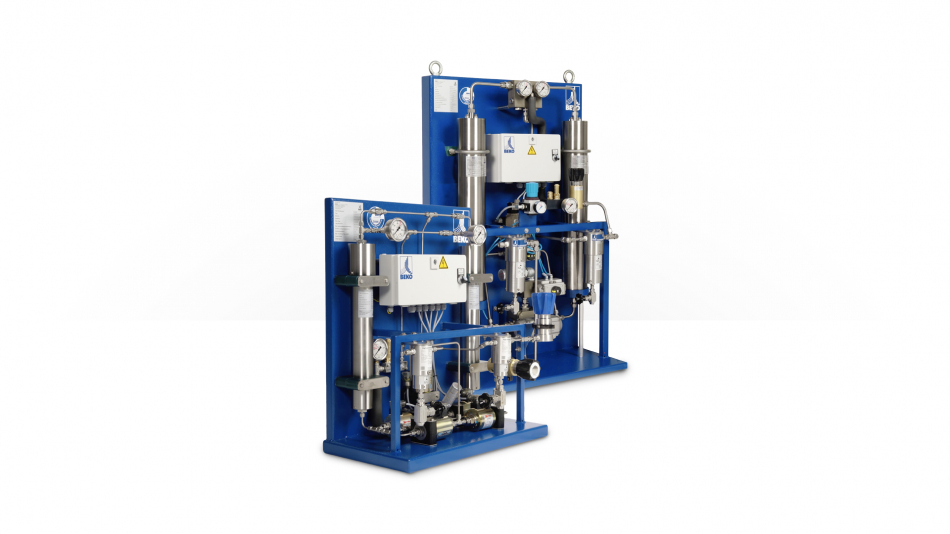

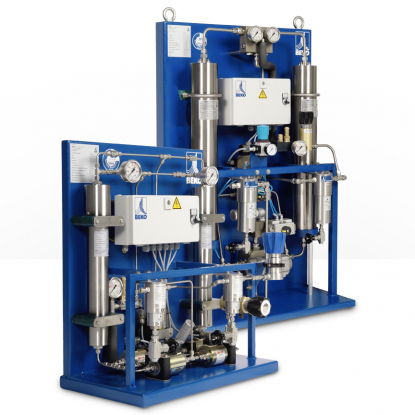

DRYPOINT® AC HP

Hochdrucktrockner 100-350 bar

Wo unter Hochdruck gearbeitet wird, sind die Anforderungen an die Sicherheit und Zuverlässigkeit eines Systems besonders hoch. Denn durch die enorme Kompression ist die Druckluft deutlich stärker durch Feststoffpartikel, Ölanteile und Kondensate verunreinigt. Der DRYPOINT AC HP ist Dreh- und Angelpunkt eines leistungsfähigen und sicheren Hochdrucksystems. Er entfernt sowohl Feuchtigkeit als auch Verunreinigungen zuverlässig und wirtschaftlich aus der komprimierten Luft.

Kontaktieren Sie uns

Druck

100 bis 350 bar

Werkstoff

Edelstahl

Steuerung

Gleichlaufsteuerung

Ventile

3 Einzelventile

Effizienz, Qualität und Service für Hochdrucktrocknung

DRYPOINT AC HP verfügen serienmässig über eine Kompressorgleichlaufsteuerung. Diese intelligente Steuerung speichert den jeweiligen Status des Programmablaufs. Bei einem Neustart wird das Programm am Punkt der Unterbrechung fortgeführt. Eine Überladung des Adsorptionsmittels wird so zuverlässig vermieden. Betriebssicherheit und energiesparende Kopplung an den Kompressorbetrieb sind die Vorteile dieser Lösung.

Im Eintritt des Trockenmittelbehälters befindet sich ein hochwirksamer Beruhigungsraum mit Abscheider und Speicherfunktion. So wird das Kondensat vom Trockenmittel ferngehalten, gebunden und bei der Regeneration abgeführt.

Hervorragende Lösungen für aussergewöhnliche Anforderungen

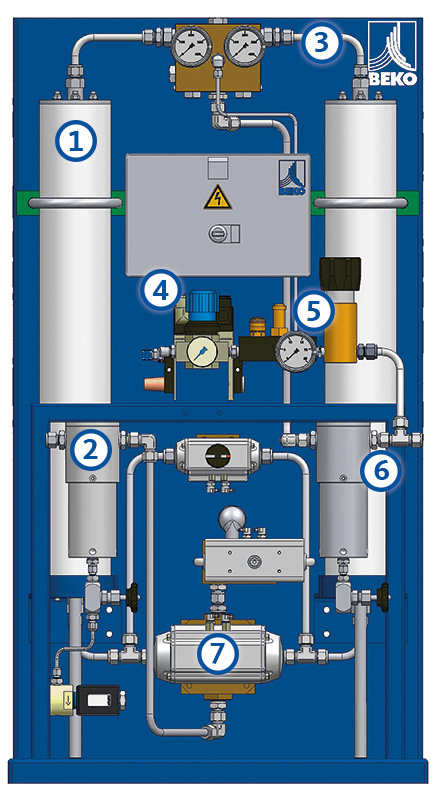

1.	Die Adsorptionsmittelbehälter bestehen standardmässig aus Edelstahlprofilen mit grosser Querschnittsöffnung und Schraubverschluss. Das reduziert nicht nur den Arbeitsaufwand bei der Wartung, es erleichtert ausserdem auch die Innenprüfung der Behälter.
2.	Die hochwirksamen Filter, standardmässig in Edelstahlausführung, entfernen zuverlässig Verunreinigungen wie Feststoffpartikel und Ölanteile.
3.	Drucktragende Komponenten werden standardmässig in Edelstahlausführung geliefert.
4.	Zwei separate Druckminderer für die Steuer- und Regenerationsluft garantieren jederzeit zuverlässigsten Betrieb.
5.	Der Niederdruckbereich wird mit einem Sicherheitsventil geschützt.
6.	Steuer- und Regenerationsluft wird hinter dem Nachfilter entnommen. Hierdurch zuverlässigere Funktion und Regelung.
7.	DRYPOINT AC HP ist mit einzelnen Ventileinheiten ausgerüstet. Die separaten Befestigungen entlasten die Rohrleitungen und machen den Trockner vibrationsunempfindlich. Die Betriebssicherheit ist erhöht, die Ersatzteilkosten sind reduziert.

Die kompakte Bauform erhöht die Flexibilität bei der Aufstellung.

* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich…

Vorteile des DRYPOINT® AC / HP

Wirtschaftlich

hocheffizientes Adsorptionsmittel
Betriebssicherheit und energiesparende Kopplung an den Kompressorbetrieb durch Gleichlaufsteuerung
bedarfsgenaue Dimensionierung und Einstellung auf individuelle Einsatzbedingungen und Anforderungen abgestimmt

Robust und Zuverlässig

serienmässig in Edelstahl für höchste Lebensdauer
alle Komponenten und Rohrleitungen sind spannungsfrei montiert und entlastet
unempfindlich gegen Vibrationen
stabiler Rahmen mit Bodenplatte

Sicher

komplette Baugruppen-Zertifizierung durch TÜV
Auslegung nach DGRL, AD-2000 (andere Auslegungen auf Anfrage)
Sicherheitsventil im Niederdruckbereich zum Schutz der Steuerventile und nachgeschalteten Komponenten

Wartungs-freundlich

alle Komponenten und Bauteile sind von vorne zugänglich und verschraubt
schnelle Erreichbarkeit aller Komponenten trotz kompakter Bauform
einfachere Wartung und reduzierte Ersatzteilkosten durch drei unabhängige Ventileinheiten statt eines Kombi-Ventilblocks

Häufige Fragen

Wofür ist der DRYPOINT AC HP gedacht?

Für Hochdrucksysteme von 100 bis 350 bar. Dort ist die Druckluft durch die starke Kompression deutlich stärker mit Partikeln, Öl und Kondensat belastet, und der Trockner entfernt Feuchtigkeit und Verunreinigungen zuverlässig.

Wie arbeitet die Kompressorgleichlaufsteuerung?

Sie ist serienmässig eingebaut und speichert den Stand des Programmablaufs. Nach einem Neustart läuft das Programm an der Unterbrechungsstelle weiter, so wird eine Überladung des Adsorptionsmittels vermieden.

Wie wird das Kondensat vom Trockenmittel ferngehalten?

Im Eintritt des Trockenmittelbehälters sitzt ein Beruhigungsraum mit Abscheider und Speicherfunktion. Er bindet das Kondensat und führt es bei der Regeneration ab.

Aus welchem Material sind Behälter und Filter?

Die Adsorptionsmittelbehälter, die Filter und alle drucktragenden Komponenten sind standardmässig aus Edelstahl.

Welche Sicherheitsmerkmale hat der Trockner?

Ein Sicherheitsventil schützt den Niederdruckbereich und damit die Steuerventile und nachgeschalteten Komponenten. Die Baugruppe ist komplett durch den TÜV zertifiziert und nach DGRL und AD-2000 ausgelegt.

Wie wartungsfreundlich ist der DRYPOINT AC HP?

Alle Komponenten sind von vorne zugänglich und verschraubt. Die Behälter haben eine grosse Öffnung mit Schraubverschluss, was Wartung und Innenprüfung erleichtert.

Warum drei einzelne Ventileinheiten statt eines Ventilblocks?

Die separaten Ventileinheiten entlasten die Rohrleitungen und machen den Trockner unempfindlich gegen Vibrationen. Das vereinfacht die Wartung und senkt die Ersatzteilkosten.

Wie wird der Trockner auf meine Anlage abgestimmt?

Er wird bedarfsgenau dimensioniert und auf Ihre individuellen Einsatzbedingungen eingestellt. Andere Auslegungen als nach DGRL und AD-2000 sind auf Anfrage möglich.

Wer hilft mir bei der Auslegung?

Wir. Drucktaupunkt und Volumenstrom hängen von Kompressorleistung und Anwendung ab, und wir finden mit Ihnen das passende Modell. Rufen Sie uns an oder schreiben Sie uns.

Welcher Trockner passt für Ihre Anwendung?

Es gibt verschiedene Drucktaupunkte und Volumenströme, die je nach Kompressorleistung und Anwendungsgebiet variieren und berücksichtigt werden müssen. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
