Wärmerückgewinnung bei Schraubenkompressoren
Die Abwärme Ihres Kompressors sinnvoll nutzen
Der Betrieb von Schraubenkompressoren erzeugt eine grosse Menge an Wärme, die kostengünstig genutzt werden kann.
Durch die konsequente Umsetzung von Konzepten zur Wärmerückgewinnung können bis zu 94% der eingesetzten elektrischen Energie als Wärme zurückgewonnen werden. Dies schont die Umwelt und führt zu erheblichen Energiekosten-Einsparungen bei kurzen Amortisationszeiträumen.
Rückgewinnung
bis 94 %
Wassertemperatur
bis 65 °C
Systeme
intern und extern
Nachrüstung
möglich
Gute Luftqualität und Betriebssicherheit
Eine Möglichkeit zur Wärmerückgewinnung ist die Nutzung der vom Kompressor abgestrahlten Wärme. Diese kann in Form von Warmluft über Abluftkanäle zum Beheizen genutzt werden.
Bei der Wärmerückgewinnung mit einem Öl/Wasser-Wärmetauscher hingegen wird das Brauch- oder Heizwasser bis zu einer Temperatur von 65°C erwärmt. Hierfür bietet RENNER zwei Systeme an, die auch nachträglich in vorhandene Anlagen und Netzwerke integriert werden können:
Der integrierte Plattenwärmetauscher wird im Schraubenkompressor eingebaut und direkt in den Ölkreislauf eingebunden, dadurch wird keine zusätzliche Aufstellfläche benötigt. Durch die zusätzlich vorhandenen Wasseranschlüsse kann er schnell und einfach in das hausinterne Wassernetz eingebunden werden.
Diese Lösung ist für folgende Kompressoren erhältlich:
RS-PRO 2-11,0 – 18,5
RS 18,5 – 1-30,0
RS-PRO 2-30,0 – 55,0
RS 55,0 – 250
Der externe Plattenwärmetauscher ist in einem separaten Gehäuse verbaut. Durch seine kompakten Abmessungen und den vorbereiteten Anschlüssen benötigt er wenig Platz und ist schnell und einfach in das bestehende System integrierbar. Fremdenergie ist für den Betrieb nicht notwendig.
Für folgende Kompressoren ist der externe Plattenwärmetauscher geeignet:
RS-PRO 7,5 – 18,5
RS 18,5 – 1-30,0
RS-PRO 2-30,0 – 55,0
RS 55,0 – 132
Für sensible Bereiche und auf Wunsch sind für beide Systeme auch doppelwandige Sicherheitswärmetauscher verfügbar. Andere Temperaturbereiche sind auf Wunsch möglich.
Für sensible Bereiche und auf Wunsch sind für beide Systeme auch doppelwandige Sicherheitswärmetauscher verfügbar. Andere Temperaturbereiche sind auf Wunsch möglich.
Das jährliche Einsparungspotenzial kann durch folgende Formel berechnet werden:
Nutzbare Energie (kW) x Stunden (h) x Heizölpreis (€)
_________________________________________________________________
Heizwert des Öls (kWh/l) x Heizungswirkungsgrad
Jährliches Einsparpotenzial beim Einsatz eines Plattenwärmetauschers im RENNER RS-PRO 15,0:
13,18 kW x 1680 h x 0,8 €
______________________________ = 2.113,58 Euro
9,86 kWh/l x 0,85
Vorteile:
- Erhebliche Kosteneinsparung durch die kostenlose Nutzung von anfallender Wärmeenergie
- Kurze Amortisationszeiträume dank BAFA-Förderung und Einsparung von Energiekosten
- Geringer Platzbedarf durch kompakte Bauweise bzw. Integration innerhalb der Geräte
- Einfache Installation dank anschlussfertiger Komponenten
- Schützt die Umwelt, da erzeugte Energie wiederverwertet und sinnvoll eingesetzt wird

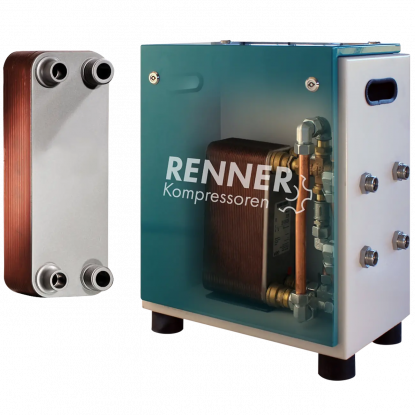

Interne und externe Wärmerückgewinnung
Wärmerückgewinnung intern
Wärmerückgewinnung extern
Häufige Fragen
Wie viel Energie lässt sich bei einem Schraubenkompressor zurückgewinnen?
Bei konsequenter Umsetzung bis zu 94 % der eingesetzten elektrischen Energie, und zwar als Wärme.
Wie kann ich die Abwärme nutzen?
Entweder als Warmluft, die über Abluftkanäle zum Heizen geführt wird. Oder über einen Öl/Wasser-Wärmetauscher, der Brauch- oder Heizwasser erwärmt.
Wie warm wird das Wasser?
Mit einem Öl/Wasser-Wärmetauscher bis 65 °C. Andere Temperaturbereiche sind auf Wunsch möglich.
Was ist der Unterschied zwischen interner und externer Wärmerückgewinnung?
Der interne Plattenwärmetauscher wird im Kompressor eingebaut und direkt in den Ölkreislauf eingebunden, er braucht keine zusätzliche Fläche. Der externe sitzt in einem separaten, kompakten Gehäuse und kommt ohne Fremdenergie aus.
Lässt sich eine Wärmerückgewinnung nachrüsten?
Ja. Beide Systeme können auch nachträglich in vorhandene Anlagen und Netze eingebunden werden, die Anschlüsse sind vorbereitet.
Für welche Kompressoren sind die Wärmetauscher erhältlich?
Für die RENNER Baureihen RS-PRO und RS in verschiedenen Leistungsstufen. Welche Lösung zu Ihrem Kompressor passt, klären wir gerne mit Ihnen.
Gibt es eine Lösung für sensible Bereiche?
Ja. Für beide Systeme sind doppelwandige Sicherheitswärmetauscher verfügbar.
Wie berechne ich das Einsparpotenzial?
Nutzbare Energie in kW mal Betriebsstunden mal Heizölpreis, geteilt durch den Heizwert des Öls in kWh/l mal den Heizungswirkungsgrad. Das Ergebnis ist die jährliche Einsparung an Heizöl in Geld.
Lohnt sich die Investition?
Die Abwärme fällt ohnehin an und wird kostenlos genutzt. Das senkt die Energiekosten erheblich, und die Amortisationszeiten sind kurz.
Wer hilft mir bei der Wahl der richtigen Wärmerückgewinnung?
Wir. Das passende Modell hängt von Kompressorleistung, Verbrauch, Laufzeit und Platz ab, und wir beraten Sie dabei. Rufen Sie uns an oder schreiben Sie uns.
Welche Wärmerückgewinnung passt für Ihre Kompressoren?
Es gibt verschiedene Wärmetauscher-Modelle, die je nach Kompressorleistung, Verbrauch, Laufleistung und Verfügbarem Platz variieren. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
