METPOINT® CID
Einfache und präzise Leckageortung
Verluste und Kosten mit dem Leak-Management-System METPOINT® CID minimieren
Undichte Stellen in der Druckluftversorgung Ihrer Produktion verschulden ungewollten Druckluftverlust, der zu höherem Energieaufwand und somit steigenden Energiekosten und CO₂-Emissionen führt. Mit dem Leak-Management-System METPOINT CID finden Sie schnell und präzise Leckagen in Ihrer Produktion, quantifizieren direkt während der Leckagesuche die Verluste und dokumentieren übersichtlich alle Fehlerstellen, um sie strukturiert beheben zu lassen. Dabei hilft die mitgelieferte Software sowie das Zubehör, um auch an schwer erreichbaren Stellen, Leckagen schnell und intuitiv zu finden.
Ortung
Ultraschall
Akkulaufzeit
bis 9 Stunden
Schalltrichter
0,2 bis 6 m
Parabolspiegel
3 bis 12 m
Druckluftverlust akustisch orten

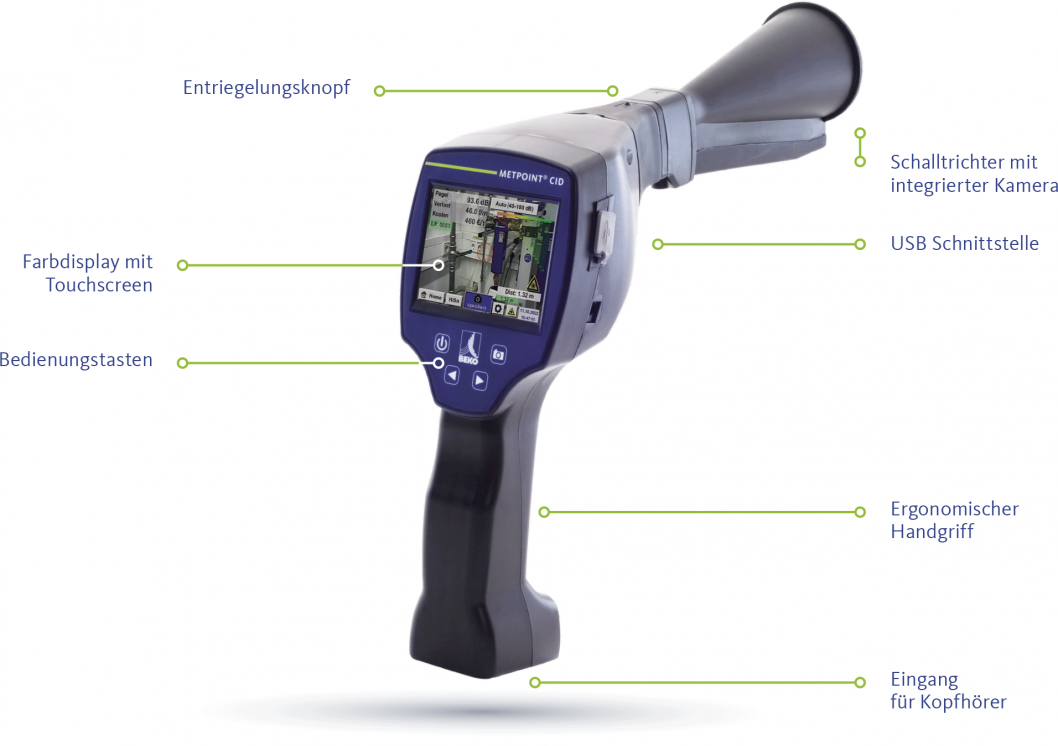

Das Leckagesuchgerät findet durch Ultraschallortung auch entfernte Leckagen. Dazu geht man die Druckluftleitungen systematisch ab und hört mithilfe der Kopfhörer, ob man sich einer Undichtigkeit nähert. Störende Umgebungsgeräusche werden ausgeblendet, wodurch ein problemloser Einsatz auch während des Arbeitsbetriebs gesichert ist. Die Batterielaufzeit von bis zu 9 Stunden Dauerbetrieb reicht auch für ausgiebige Suchen. Der Aufsatz des Suchgeräts kann flexibel gewechselt werden, um bei nahen oder weit entfernten Leitungen das Auffinden kleinster Leckagen sicherzustellen.
Druckluftverluste quantifizieren und dokumentieren

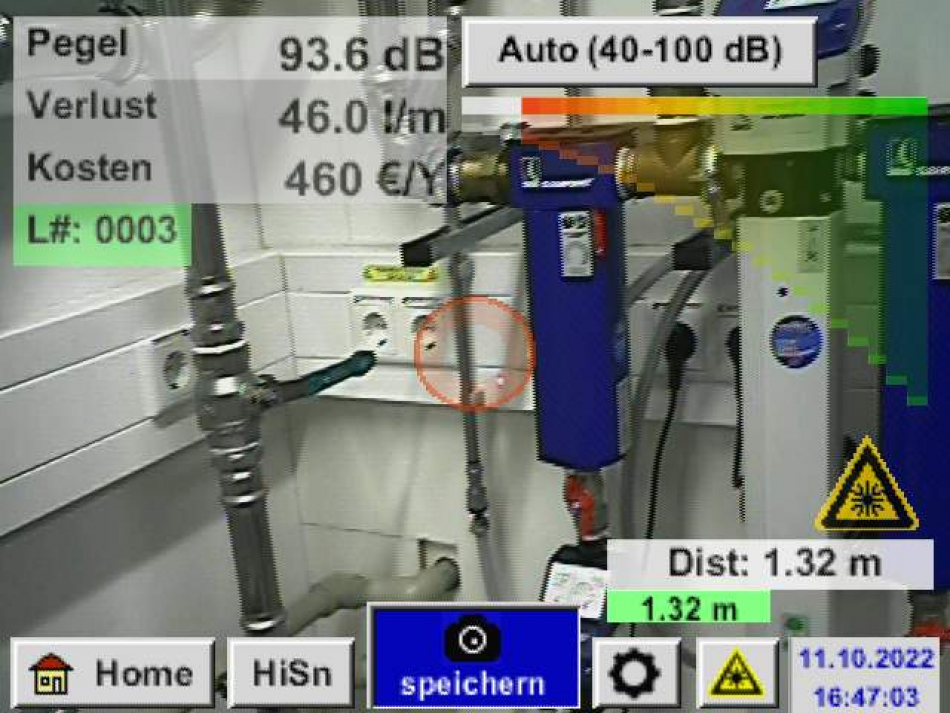

Auf dem farbigen Touch-Display wird die Leckage optisch dargestellt. Zur betroffenen Stelle wird direkt der gemessene Druckluftverlust eingeblendet und das finanzielle Ein- sparpotenzial bei Behebung quantifiziert. Die integrierte Laserentfernungsmessung sorgt für eine zuverlässige Kostenberechnung. Die Leckagestelle sowie die kalkulierten Daten können direkt im Suchgerät für die spätere Behebung gespeichert werden.
Leckagen auch in weiten Entfernungen aufspüren
Kurze Entfernungen
Richtrohr für punktgenaue Ortung
Bei räumlich nah beieinanderliegenden Leitungen kommt das Richtrohr mit Messspitze zum Einsatz. Dazu wird das Druckluftsystem aus direkter Nähe mit dem Leckagesuchgerät geprüft. Seine kleine Öffnungsfläche ermöglicht eine präzise, punktgenaue Ortung auch kleinster Leckagen.
Mittlere Entfernungen
Schalltrichter für Standardanwendungen
Bei mittleren Entfernungen zwischen 0,2 bis 6 Metern zur untersuchten Leitung kommt der Schalltrichter zum Einsatz. Dabei kann ein Laser-Pointer zur einfacheren Orientierung aktiviert werden. Durch die Trichterform können auch die Ultraschallwellen entfernter Leckagen eingefangen werden. Der Schalltrichter kommt am häufigsten zum Einsatz.
Grosse Entfernungen
Parabolspiegel für grössere Abstände
Der Parabolspiegel ermöglicht das Auffinden einer Leckage bei grösseren Abständen zum Druckluftsystem von 3 bis 12 Metern. Dabei hilft der integrierte Ziellaser beim Anvisieren und die Kamera mit Teleobjektiv beim präzisen Orten von Leckagen. Der Parabolspiegel wird in einem robusten Transportkoffer aufbewahrt und ist als Zubehör erhältlich.
Die Funktionsweise von METPOINT® CID

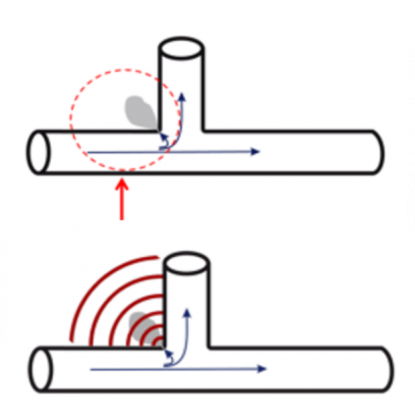

Leckagen erzeugen, auf Grund von Reibung der Gasmoleküle, Geräusche, die für das menschliche Ohr nicht hörbar sind. Mit dem Leckagesuchgerät können diese Geräusche identifiziert und durch den Anwendern über die Kopfhörer akustisch geortet werden. Zusätzlich wird die Position und Grösse der Leckage auf dem Display dargestellt.
Datenmanagement von Leckagen

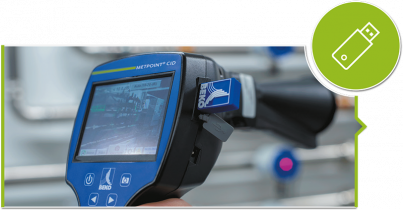

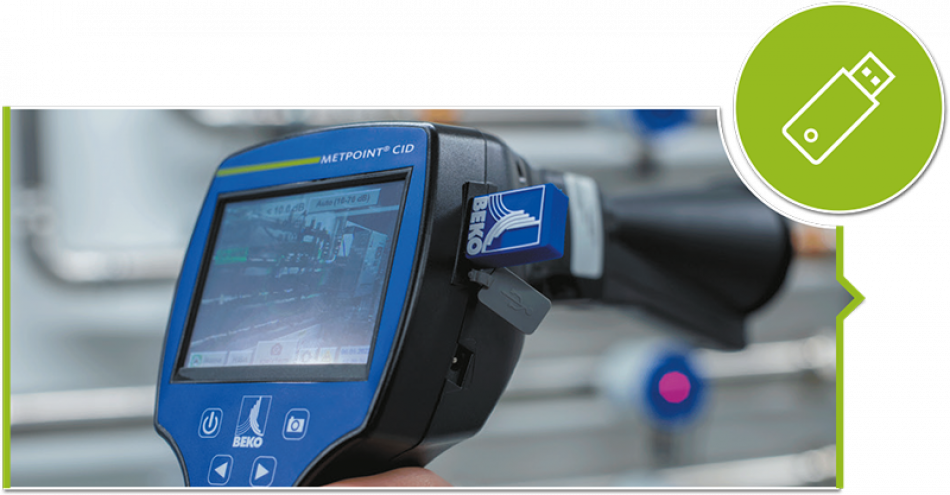

Einfache Datenübertragung
Nachdem alle Leckagen geortet und im METPOINT CID zwischengespeichert wurden, werden die Daten über einen USB-Stick auf einen Computer in die inkludierte Software übertragen.

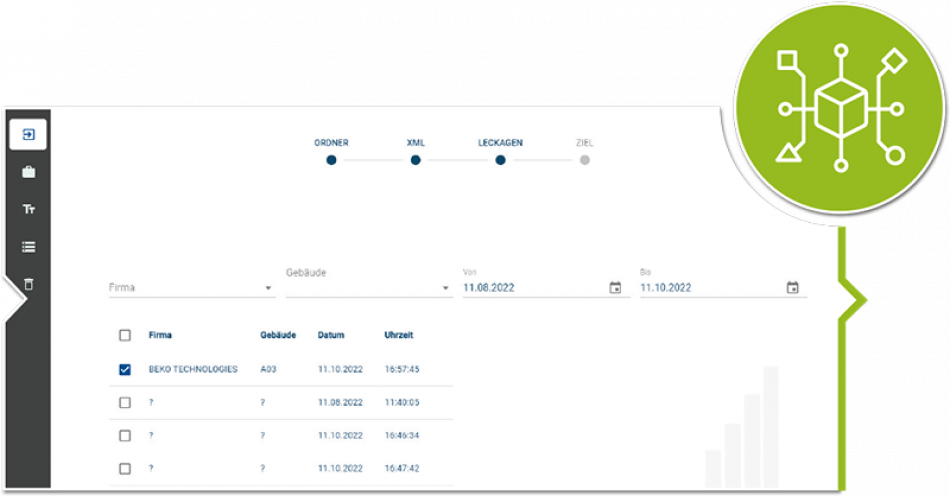

Aufnahmen flexibel zuordnen
Die Software ordnet die Aufnahmen dem untersuchten Unternehmen eindeutig zu. Die Aufnahmen können nach Gebäuden und Projekten abgelegt sowie gefiltert werden.

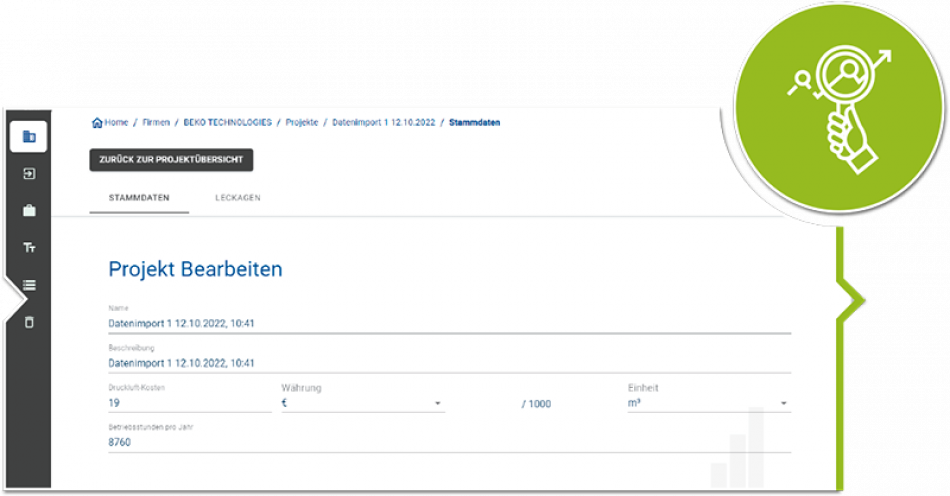

Individuelle Datenkorrektur
Voreinstellungen, wie beispielsweise der Fundort oder Ersatzteile, die während der Suche im Leckagesuchgerät eingegeben wurden, können beliebig geändert werden. Informationen, die während der Suche noch nicht erfasst wurden, können bequem auf dem Rechner nachgetragen werden.

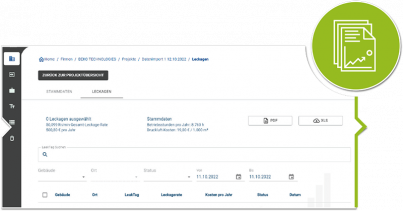

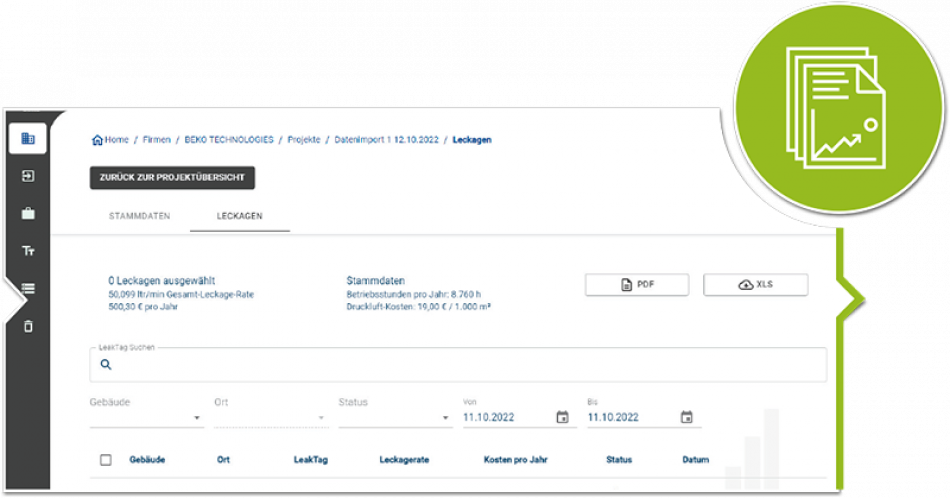

Strukturierte Nachbereitung
Die Dringlichkeit der Leckagenbehebung kann ebenfalls ver- merkt werden. Sobald die Behebung stattgefunden hat, kann der Status der Leckage in der Software geändert werden.

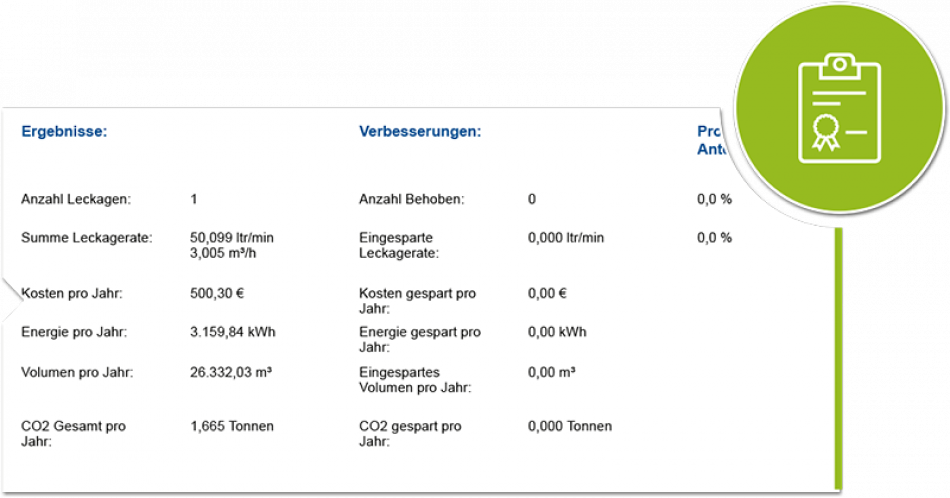

Reporterstellung gemäss ISO 50001
Abschliessend kann automatisiert ein Bericht nach ISO 50001 erstellt werden, in dem die summierten Ergebnisse der Leckagesuche, eine detaillierte Auflistung der einzelnen Leckagen sowie die Projektstammdaten enthalten sind.
Herunterladen
Häufige Fragen
Wofür setze ich den METPOINT CID ein?
Zum schnellen und präzisen Auffinden von Leckagen im Druckluftnetz. Die Verluste werden direkt bei der Suche quantifiziert und alle Fehlerstellen übersichtlich dokumentiert.
Wie funktioniert die Leckageortung?
Leckagen erzeugen Ultraschallgeräusche, die das menschliche Ohr nicht hört. Das Suchgerät macht sie über Kopfhörer hörbar und zeigt Position und Grösse der Leckage auf dem Display.
Kann ich während des laufenden Betriebs suchen?
Ja. Störende Umgebungsgeräusche werden ausgeblendet, sodass die Suche auch während des Arbeitsbetriebs möglich ist.
Aus welcher Entfernung lassen sich Leckagen finden?
Für nahe Leitungen gibt es das Richtrohr mit Messspitze, für 0,2 bis 6 Meter den Schalltrichter. Mit dem Parabolspiegel, erhältlich als Zubehör, sind 3 bis 12 Meter möglich.
Wie lange hält der Akku?
Die Batterielaufzeit beträgt bis zu 9 Stunden Dauerbetrieb und reicht auch für ausgiebige Suchen.
Wie werden die Kosten einer Leckage berechnet?
Das Gerät blendet den gemessenen Druckluftverlust und das finanzielle Einsparpotenzial direkt ein. Die integrierte Laserentfernungsmessung sorgt für eine zuverlässige Kostenberechnung.
Wie werden die Daten weiterverarbeitet?
Die gespeicherten Leckagen werden per USB-Stick in die mitgelieferte Software übertragen. Dort lassen sie sich nach Gebäuden und Projekten ablegen, ergänzen, priorisieren und nach der Behebung im Status ändern.
Erhalte ich einen Bericht?
Ja. Die Software erstellt automatisiert einen Bericht mit den summierten Ergebnissen, einer Auflistung der einzelnen Leckagen und den Projektstammdaten.
Wer unterstützt mich bei der Leckagesuche?
Wir. Wir beraten Sie zum METPOINT CID und seinem Zubehör. Rufen Sie uns an oder schreiben Sie uns.
