METPOINT MCA
Für die mobile und flexible Druckluft-Analyse
Eine kontinuierliche Überwachung ist entscheidend, um die gleichbleibende Qualität der Druckluft in Ihrer Anlage sicherzustellen. Dennoch kann es erforderlich sein, Messungen an Stellen durchzuführen, an denen bisher keine stationäre Messtechnik installiert ist. Für solche Fälle bietet das METPOINT MCA (“Measuring Compressed Air”) eine mobile und flexible Lösung.
Messbereich Öl
≤ 0,01 bis 2,5 mg/m³
Druckbereich
3 bis 16 bar
Partikel
ab 0,1 μm (Option P)
Display
7 Zoll Touch
Zur Erfassung von dampf- und gasförmigen Kohlenwasserstoffen in Druckluftanwendungen misst die METPOINT MCA den Restöldampfgehalt. Sie ermöglicht die Detektion von Restölgehalten bis hinunter zu Tausendstel mg/m³ während des laufenden Betriebs. Dank kurzer Messintervalle können selbst kleinste Veränderungen schnell und zuverlässig erkannt werden. Dies gewährleistet, dass Sie jederzeit an allen qualitätsrelevanten Punkten Ihrer Anlage den Restölgehalt Ihrer Druckluft überwachen können, was ein entscheidender Faktor für die Prozesssicherheit ist. Die erfassten Messdaten können sowohl zur Dokumentation der Druckluftqualität als auch zur Identifikation von Kontaminationsquellen genutzt werden.
Volumenstrom, Drucktaupunkt, Druck, Stromwirkleistung, Temperatur und Restöldampfgehalt
Die mobile Messeinheit METPOINT MCA ist modular aufgebaut und in verschiedenen Ausstattungsvarianten erhältlich (MCA O, MCA OP, MCA OS, MCA OPS). Jede Variante ermöglicht die präzise Messung des Restölgehalts in der Druckluft, wobei die Daten über einen integrierten Datenlogger ausgewertet und dokumentiert werden können.
Die Option P erweitert das METPOINT MCA um einen hochgenauen Partikelzähler, der in der Lage ist, selbst kleinste Festkörper bis zu einer Grösse von 0,1 μm zu detektieren. Dadurch wird die Funktionalität der in der Druckluftanlage verbauten Filtrationselemente überwacht, und eventuelle Filterdurchbrüche können umgehend erkannt werden.
Mit der Option S wird das System in einem praktischen Koffer um zusätzliche Sensoren erweitert. Diese Sensoren erfassen die Feuchtigkeit, den Volumenstrom, den Druck und die Temperatur der Druckluft. Diese umfassende Datenerfassung hilft Ihnen, Einsparpotenziale zu erkennen, die Energieeffizienz zu optimieren und die Druckluftqualität zu verbessern. Zudem ermöglicht es die Identifikation von Schwachstellen im Druckluftnetz.
Individuell kombinierbare Ausstattungsvarianten für Ihre Druckluftanalyse
| Messgrösse | MCA O | MCA OS | MCA OP | MCA OPS |
|---|---|---|---|---|
| Restölgehalt (Öldampf) [mg/m³] | ✓ | ✓ | ✓ | ✓ |
| Partikelkonzentration [cts/m³] | ✓ | ✓ | ||
| Drucktaupunkt [°Ctd] | ✓ | ✓ | ||
| Temperatur [°C] | ✓ | ✓ | ||
| Relative Feuchtigkeit [%] | ✓ | ✓ | ||
| Volumenfluss Druckluft | ✓ | ✓ | ||
| Betriebsdruck [bar(ü)] | ✓ | ✓ | ||
| Druckluftgeschwindigkeit [m/s] | ✓ | ✓ |
Die Ausstattungsvarianten der METPOINT MCA Messeinheit lassen sich flexibel nach Ihren individuellen Bedürfnissen kombinieren. Überwachen Sie Ihr Druckluftnetz lückenlos auf Öldampf und identifizieren Sie gezielt Bereiche, die eine intensivere Aufbereitung erfordern. Unsere mobile Mess- und Analyseeinheit METPOINT MCA bietet Ihnen, je nach Bedarf und gewählter Option, zusätzliche Messverfahren zur umfassenden Analyse Ihrer Druckluftqualität.
Vorteile und Fakten im Überblick
Sicher
- Präzise Öldampferfassung mittels PID-Sensortechnologie
- Reproduzierbare Restölgehalts-Messwerte durch interne Referenzgaserzeugung (Katalysatorprinzip)
- Automatische Überwachung der Referenzgas- und Sensorelektronik
- Aufzeichnung aller Daten im integrierten Datenlogger METPOINT BDL
Äusserst zuverlässig
- Hochgenaue Messmethoden aus dem bewährten METPOINT Portfolio
- Messbereich Öldampf von ≤ 0.01 … 2.5 mg/m³
- Druckbereich 3 … 16 bar
Praktisch
- Direkt einsetzbar weil komplett montiert geliefert
- Bequem ablesbares 7″ Touchdisplay zur Visualisierung der Messwerte und einfachen Konfiguration
- Stabiler Aluminiumrahmen mit feststellbaren Rädern
- Leicht zugänglicher Druckluftanschluss
- Zentrale Spannungsversorgung mit Hauptschalter
- Abdeckplatte zum Schutz während des Transports
Abmessungen

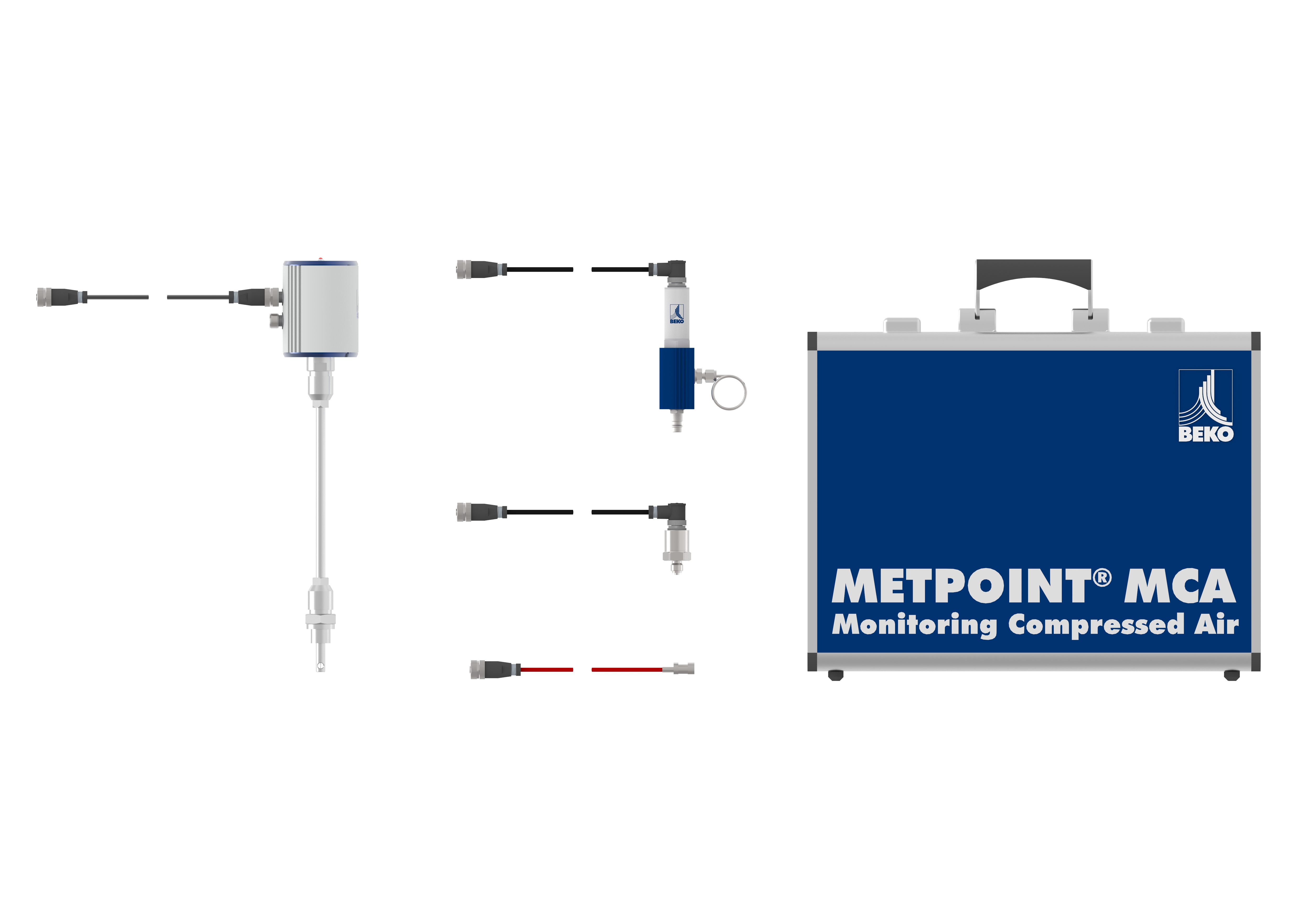

Inhalt «Sensor-Koffer»
Stabiler Transportkoffer mit folgenden Sensoren:
- Taupunktsensor
- Volumenstromsensor
- Drucksensor
- Temperatursensor
- Anschlusskabel für alle Sensoren (jeweils 5 m Länge)
- 5 m Druckluftschlauch zum Anschluss des METPOINT MCA an die Druckluftleitung
* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich…
Häufige Fragen
Wofür brauche ich den METPOINT MCA?
Für Messungen an Stellen, an denen keine stationäre Messtechnik installiert ist. Die mobile Messeinheit analysiert die Druckluftqualität direkt vor Ort.
Was misst der METPOINT MCA?
Jede Variante misst den Restölgehalt (Öldampf) in der Druckluft. Je nach Option kommen Partikelkonzentration, Drucktaupunkt, Temperatur, Feuchte, Volumenstrom, Druck und Strömungsgeschwindigkeit dazu.
Welche Ausstattungsvarianten gibt es?
MCA O, MCA OP, MCA OS und MCA OPS. Option P ergänzt einen Partikelzähler, Option S einen Sensor-Koffer mit Taupunkt-, Volumenstrom-, Druck- und Temperatursensor.
Wie wird der Öldampf gemessen?
Mit PID-Sensortechnologie. Ein internes Referenzgas nach dem Katalysatorprinzip sorgt für reproduzierbare Messwerte.
In welchem Bereich misst der METPOINT MCA?
Öldampf von ≤ 0,01 bis 2,5 mg/m³ bei einem Druck von 3 bis 16 bar. Der Partikelzähler erfasst Festkörper bis zu einer Grösse von 0,1 μm.
Wie werden die Messdaten gespeichert?
Alle Daten werden im integrierten Datenlogger METPOINT BDL aufgezeichnet. So können Sie die Druckluftqualität auswerten und dokumentieren.
Wie aufwendig ist die Inbetriebnahme?
Gering. Der MCA wird komplett montiert geliefert, steht auf einem Aluminiumrahmen mit feststellbaren Rädern und wird über ein 7-Zoll-Touchdisplay bedient.
Was ist im Sensor-Koffer enthalten?
Taupunkt-, Volumenstrom-, Druck- und Temperatursensor, Anschlusskabel von je 5 m Länge sowie 5 m Druckluftschlauch für den Anschluss an die Leitung.
Wer hilft mir bei der Wahl der richtigen Variante?
Wir. Wir beraten Sie bei der Wahl der passenden Messtechnik für Ihre Anwendung. Rufen Sie uns an oder schreiben Sie uns.
