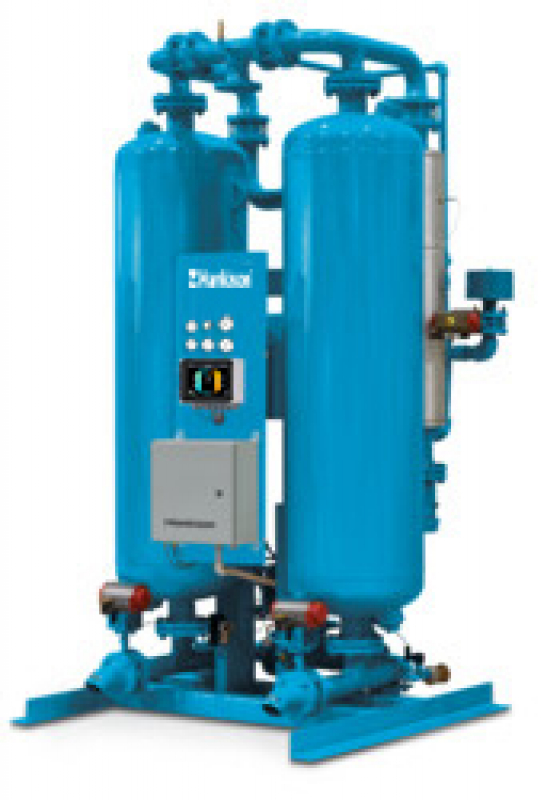

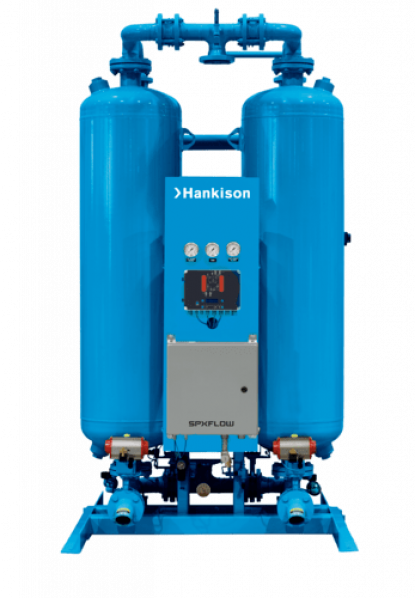

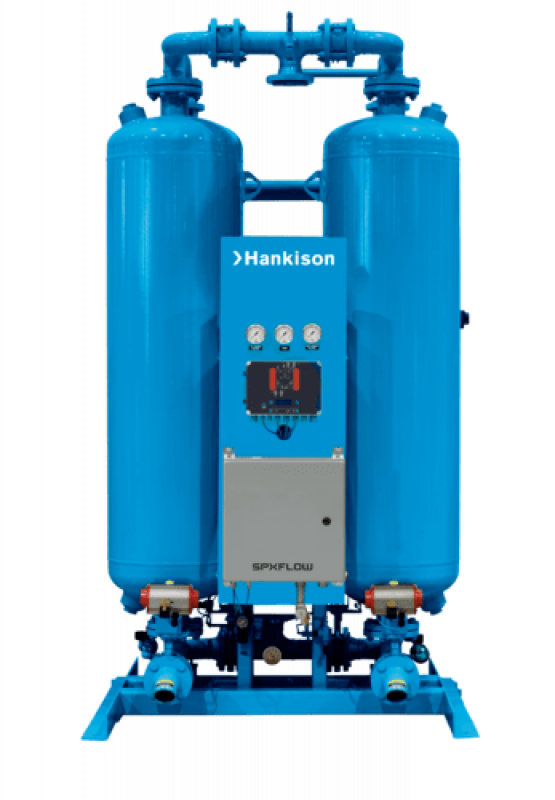

Hankison HMW Serie
Elektrisch beheizter Adsorptionstrockner
Die HMW-Serie Adsorptionstrockner sind eine robuste Lösung für anspruchsvolle industrielle Anwendungen. Mit einem Luftdurchsatz von 254 m³/h bis 4280 m³/h und verfügbar in Standarddruckausführungen von 10 bar sowie einer optionalen Erhöhung auf 16 bar, deckt diese Serie eine breite Palette an Betriebsanforderungen ab. Die Trockner sind mit einem innovativen System zur internen Wärmerückgewinnung ausgestattet, das nicht nur die Betriebskosten senkt, sondern auch die Energieeffizienz durch ein wirtschaftliches Regenerationsverfahren maximiert. Zusätzliche Vorteile wie die Taupunktsteuerung zur weiteren Energieeinsparung, mechanisch stabiles und staubarmes Trockenmittel für eine längere Lebensdauer, sowie inkludierte Ein- und Auslassfilter, machen den HMW Trockenmittel-Lufttrockner zur idealen Wahl für effiziente und dauerhafte Lufttrocknungslösungen in Ihrer Produktionsumgebung.
Volumenstrom
245 bis 4280 m³/h
Druck
10 bar, opt. 16 bar
Leistung
Ø 1,7 bis 22,5 kW
Energieeinsparung
bis 80 % (mit EMS)

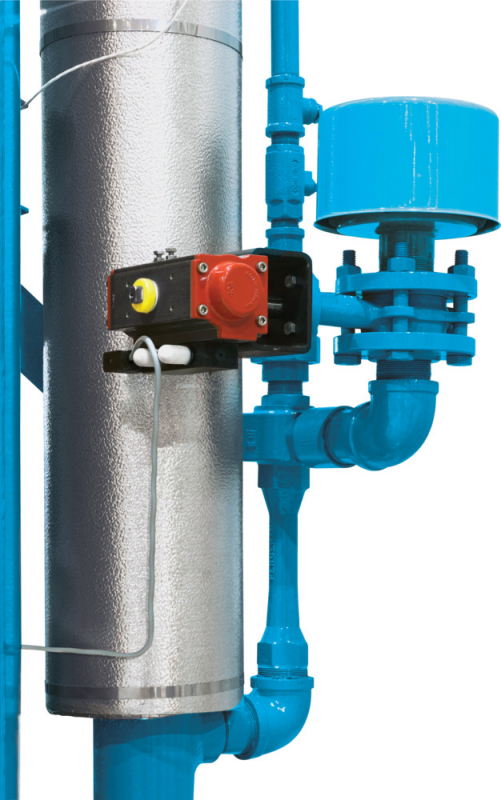

HMW Serie: Regeneration mit elektrischer Heizung im Trockenmittelbett
Die Adsorptionstrockner der HMW-Serie verbessern die Regeneration des gesättigten Trockenmittels mittels elektrischer Heizungen, die direkt ins Trockenmittelbett integriert sind. Diese Konfiguration gewährleistet, dass die Regenerationsenergie durch direkten Kontakt der Rippenheizrohre mit dem Trockenmittel optimal genutzt wird. Ein kleiner Anteil des Druckluftstroms wird dazu verwendet, Feuchtigkeit aus dem Trockenmittel zu extrahieren und es abzukühlen, wodurch der Regenerationsprozess nicht durch externe Faktoren beeinträchtigt wird. Eine simultane Trocknungsphase während des Zykluswechsels verhindert jegliche Schwankungen in Temperatur oder Taupunkt.
Durch das optionale Energiemanagementsystem (EMS) lässt sich die Standardtrocknungszeit pro Zyklus von 4 auf bis zu 20 Stunden verlängern, was zu einer Energieeinsparung von bis zu 80% führen kann.
Die HMW Serie Adsorptionstrockner funktionieren unter verschiedensten Betriebsbedingungen und sind für extreme Bedingungen ausgelegt. Laut ISO 7183 umfassen die Standardbetriebsbedingungen eine Arbeitstemperatur von 35°C und einen Betriebsdruck von 7 bar Überdruck. Höhere Temperaturen oder niedrigere Betriebsdrücke erfordern eine angepasste Adsorptions- und Regenerationskapazität. Die Regenerationsleistung sollte sich zudem in Zeiten reduzierten Betriebs, wie nachts, an Wochenenden oder im Winter, automatisch an die verminderte Adsorptionsanforderung anpassen.
Effiziente und zuverlässige Adsorptionstrockner für Industrieanwendungen
- Optimierte Regeneration: Die Verwendung von elektrischen Heizungen direkt im Trockenmittelbett sorgt für eine effiziente Nutzung der Regenerationsenergie.
- Direkter Kontakt: Die Rippenheizrohre, die direkt mit dem Trockenmittelbett in Kontakt stehen, maximieren die Übertragung der Regenerationsenergie, was die Effizienz steigert.
- Zuverlässige Prozesse: Der Trocknungsprozess ist so gestaltet, dass Umweltverschmutzung oder Feuchtigkeit den Regenerationsprozess nicht beeinträchtigen.
- Stabile Betriebsbedingungen: Eine parallele Trocknungsphase während des Zykluswechsels verhindert Temperatur- oder Taupunktschwankungen, was zu einer konstanten Leistung führt.
- Energieeinsparung: Das optionale Energiemanagementsystem ermöglicht eine Verlängerung der Standardtrocknungszeit von 4 auf bis zu 20 Stunden, was eine Energieeinsparung von bis zu 80% ermöglicht.
- Flexibilität unter verschiedenen Betriebsbedingungen: Gemäss ISO 7183 sind die Trockner für die Arbeitstemperatur von 35°C und einen Betriebsdruck von 7 bar ausgelegt, können aber an höhere Temperaturen oder niedrigere Drücke angepasst werden.
- Anpassungsfähigkeit in reduzierten Betriebsphasen: Die Regenerationsleistung passt sich automatisch an reduzierte Betriebsbedingungen an, was Energie spart und die Effizienz steigert.
Spezifikationen
| Modell | DurchflussRate* | Verbindung | Operation | Kontrolle | Leistungsaufnahme (kW) | Vorfilter | Nachfilterung | |
|---|---|---|---|---|---|---|---|---|
| m3/h | V/Ph/Hz | Durchschnitt | Installiert | |||||
| HMW 74 | 245 | 1″ | 400/3/50 | 95-230/1/50 | 1.7 | 3.6 | F08-B-HF | DF08-HTA |
| HMW 120 | 400 | 1 1/2″ | 2.7 | 5.4 | F12-B-HF | DF12-HTA | ||
| HMW 196 | 653 | 1 1/2″ | 3.6 | 7.2 | F12-B-HF | DF12-HTA | ||
| HMW 236 | 785 | 2″ | 4.5 | 9.0 | HF5-52 | HF6-52HTA | ||
| HMW 308 | 1,026 | 2″ | 5.4 | 10.8 | HF5-56 | HF6-56HTA | ||
| HMW 385 | 1,282 | DN 80 | 7.2 | 14.4 | H F5-56 | HF6-56HTA | ||
| HMW 575 | 1.916 | DN 80 | 10.8 | 21.6 | HF5-56 | HF6-56HTA | ||
| HMW 675 | 2,250 | DN 80 | 12.6 | 25.2 | H F5-60 | H F6-60HTA | ||
| HMW 801 | 2,670 | DN100 | 14.4 | 28.8 | HF5-60 | HF6-60HTA | ||
| HMW 1077 | 3,590 | DN100 | 18.9 | 37.8 | HF5-64 | HF6-64HTA | ||
| HMW 1284 | 4,280 | DN100 | 22.5 | 45.0 | HF5-68 | HF6-68HTA | ||
*ISO 7183, basierend auf dem Ansaugvolumen des Kompressors bei +20°C und bar (a), Betriebsdruck 7 bar (g), Eintrittstemperatur 35°C, Umgebungs- oder Kühlwassertemperatur 25 °C, Drucktaupunkt -40 °C.
Häufige Fragen
Wie funktioniert die Regeneration bei der Hankison HMW Serie?
Elektrische Rippenheizrohre liegen direkt im Trockenmittelbett und geben die Regenerationsenergie im direkten Kontakt ab. Ein kleiner Teil des Druckluftstroms trägt die Feuchtigkeit aus und kühlt das Trockenmittel wieder ab.
Welche Luftmengen deckt die HMW Serie ab?
Gemäss Spezifikationstabelle von 245 m³/h beim HMW 74 bis 4280 m³/h beim HMW 1284.
Für welchen Betriebsdruck ist die Serie ausgelegt?
Standardmässig für 10 bar, optional für 16 bar.
Wie viel Energie lässt sich sparen?
Mit dem optionalen Energiemanagementsystem (EMS) verlängert sich die Trocknungszeit pro Zyklus von 4 auf bis zu 20 Stunden. Das kann bis zu 80 % Energie einsparen.
Wie hoch ist die Leistungsaufnahme?
Im Durchschnitt zwischen 1,7 kW beim HMW 74 und 22,5 kW beim HMW 1284. Die installierte Leistung liegt bei 3,6 bis 45,0 kW.
Schwankt der Taupunkt beim Wechsel der Behälter?
Nein. Eine parallele Trocknungsphase während des Zykluswechsels verhindert Schwankungen bei Temperatur und Taupunkt.
Was ist bei abweichenden Betriebsbedingungen zu beachten?
Die Auslegung gilt für 35 °C Eintrittstemperatur und 7 bar Überdruck nach ISO 7183. Höhere Temperaturen oder tiefere Drücke erfordern eine angepasste Adsorptions- und Regenerationskapazität.
Wie langlebig ist das Trockenmittel?
Das Trockenmittel ist mechanisch stabil und staubarm, was seine Lebensdauer verlängert. Ein- und Auslassfilter sind inklusive.
Wer hilft mir bei der Wahl des passenden Modells?
Wir. Wir klären Volumenstrom, Drucktaupunkt und Kompressorleistung mit Ihnen und wählen das passende Modell. Rufen Sie uns an oder schreiben Sie uns.
Welcher Trockner passt für Ihre Anwendung?
Es gibt verschiedene Drucktaupunkte und Volumenströme, die je nach Kompressorleistung und Anwendungsgebiet variieren und berücksichtigt werden müssen. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
