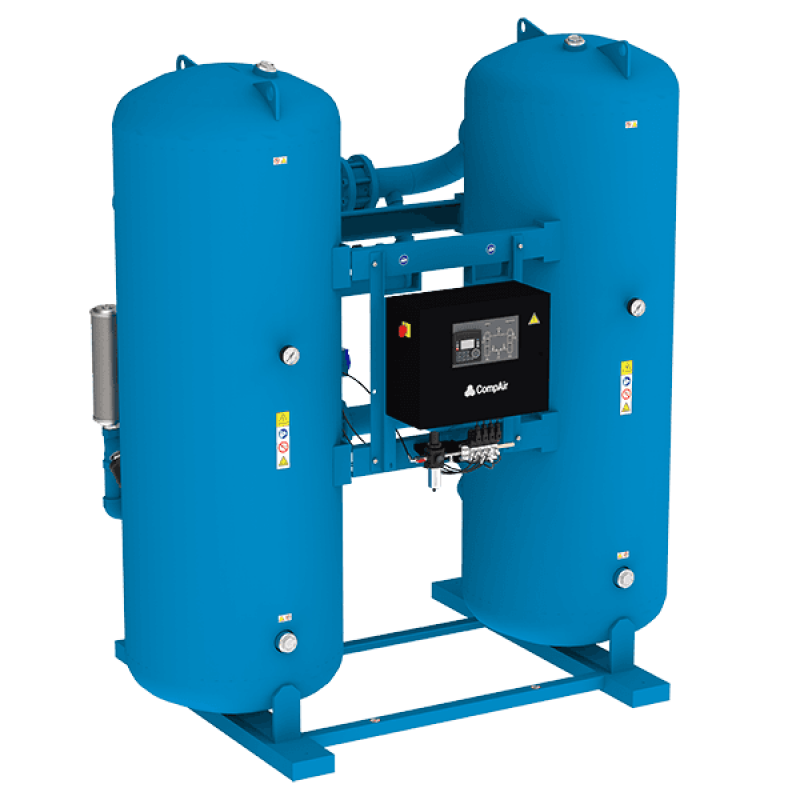

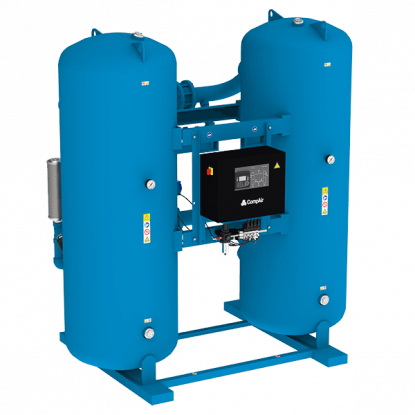

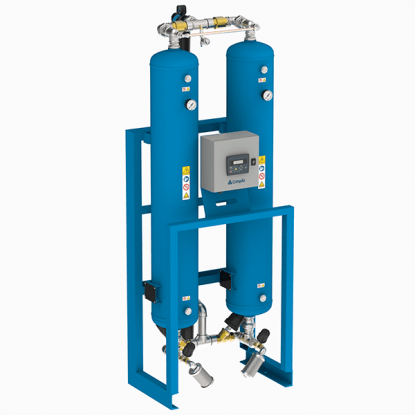

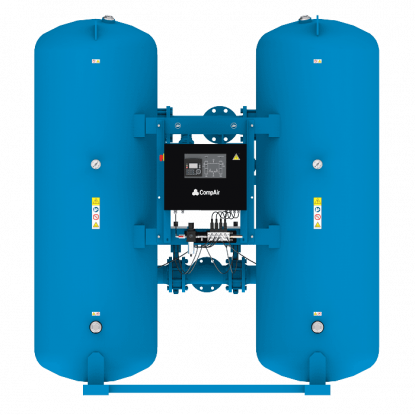

CompAir AX_T Serie
Effiziente, kaltregenerierende Adsorptionstrockner
Die Twin-Tower-Serie von CompAir bietet eine besonders zuverlässige und wartungsfreundliche Lösung für die Trocknung von Druckluft – ideal für anspruchsvolle industrielle Anwendungen. Dank der robusten Bauweise, des bewährten Funktionsprinzips und zahlreicher Konfigurationsmöglichkeiten erfüllt diese Trocknerreihe höchste Anforderungen an Luftqualität, Betriebssicherheit und Energieeffizienz.
Egal ob in der Produktion, Automatisierung, Lebensmitteltechnik oder in OEM-Anlagen – die Twin-Tower-Trockner liefern konstante Druckluft mit niedrigem Taupunkt und schützen so Anlagen und Prozesse zuverlässig vor Feuchtigkeit, Korrosion und mikrobieller Belastung.
Drucktaupunkt
−40 °C, opt. bis −70 °C
Schutzart
IP54, opt. IP65
Energieeinsparung
bis 60 % (mit EMS)
Bauart
Twin-Tower, wärmelos
Zuverlässige Trocknung durch wärmelose Adsorption

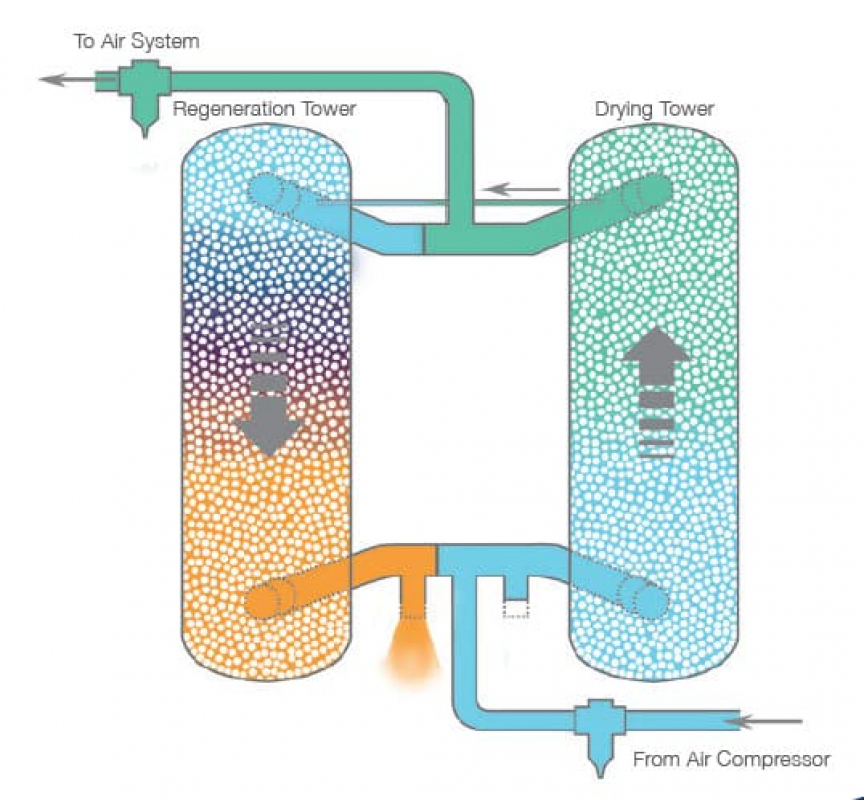

Die Twin-Tower-Trockner arbeiten nach dem Prinzip der wärmelosen Adsorption (Pressure Swing Adsorption, PSA). Zwei mit Trockenmittel befüllte Türme (Desiccant-Kolonnen) übernehmen abwechselnd die Trocknung und Regeneration:
- Trocknungsphase: Die Druckluft strömt durch einen Turm, in dem ein speziell beschichtetes Trockenmittel (z. B. Aluminiumoxid oder Silicagel) die Feuchtigkeit adsorbiert.
- Regenerationsphase: Ein kleiner Teil der bereits getrockneten Luft wird zur Regeneration des zweiten Turms genutzt. Dabei wird das gespeicherte Wasser unter Druckentlastung abgeführt – ganz ohne Heizelemente.
- Umschaltung: Nach einer festgelegten Zykluszeit wechseln die Türme automatisch, sodass jederzeit trockene Druckluft bereitgestellt wird.
Durch optionale Taupunktregelung kann die Zyklusdauer dynamisch angepasst werden. Das spart wertvolle Spülluft und reduziert den Energieverbrauch deutlich – besonders bei schwankender Feuchtelast oder Teillastbetrieb.
Merkmale & Eigenschaften im Detail
Technische Merkmale & Vorteile
- Zuverlässiger Drucktaupunkt: Standard –40 °C, optional bis –70 °C
- Luftqualität gemäss ISO 8573-1:2010: Klasse 2 (Partikel bis 1 μm), Klasse 2 Wasser (–40 °C)
- Volumenstrom-Bereich: Modelle für kleine, mittlere und grosse Anlagen verfügbar
- Hohe Betriebssicherheit: Fail-to-Shift-Überwachung, SPS-Steuerung, Visualisierung über Digitaldisplay
- Geräuscharmer Betrieb: Schalldämpfer und optimierte Abluftführung
- Modular & konfigurierbar: Ideal für OEM, punktuelle Anwendungen oder Zentralsysteme
- Energieeffizienz: Optionales Energy Management System (EMS) mit Taupunktüberwachung spart bis zu 60 % Energie
Serienausstattung:
- SPS-Steuerung mit Digitalanzeige
- Automatische Umschaltung und Zyklusüberwachung
- Hochleistungs-Vorfilter & Nachfilter
- Druckanzeige je Turm
- Feuchtigkeitsindikator
- Steuergehäuse mit Schutzart IP54
Optionale Erweiterungen:
- EMS mit Taupunktmessung und anpassbarer Zykluszeit
- Fail-to-Shift-Alarm (Signal bei Schaltfehler)
- 4–20 mA Schnittstelle für Fernüberwachung/SCADA
- Schutzart IP65 oder Edelstahlgehäuse
- Behälterkonfigurationen für kundenspezifische Installationen
Einsatzbereiche der AX_T Serie
Die Twin-Tower-Trockner von CompAir sind für unterschiedlichste Branchen und Anwendungsbereiche geeignet:
- Produktionsanlagen mit konstantem Luftbedarf
- Steuerungs- und Automatisierungstechnik
- Pneumatiksysteme in sensiblen Umgebungen
- Lebensmittel- und Medizintechnik (optional ölfrei nachgeschaltet)
Sie eignen sich besonders für Situationen, in denen keine Heizung eingesetzt werden soll oder darf und wo robuste Technik mit hoher Ausfallsicherheit gefragt ist.
Fazit: Bewährte Technik mit vielen Vorteilen
Die CompAir Twin-Tower Heatless Adsorptionstrockner bieten eine zuverlässige, energieeffiziente und wartungsarme Lösung für die Trocknung von Druckluft. Durch modulare Bauweise, intelligente Steuerung und ein breites Spektrum an Optionen lassen sie sich optimal an nahezu jede Anwendung anpassen – und liefern dauerhaft trockene, ISO-konforme Druckluft.

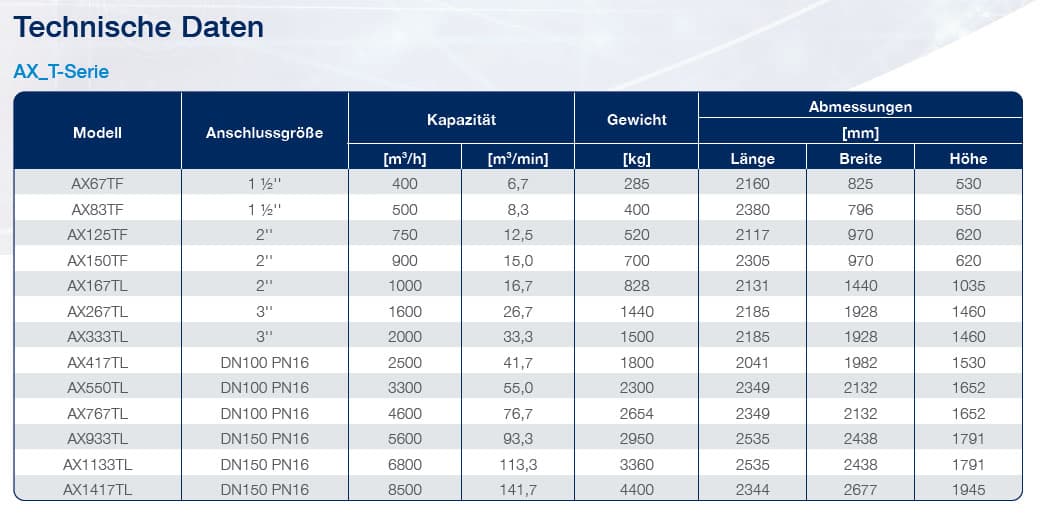

Modellübersicht der AX_T Serie
| Modell | Anschlussgrösse | Kapazität | Gewicht | Abmessungen (mm) | |||
|---|---|---|---|---|---|---|---|
| m³/h | m³/min | kg | Länge | Breite | Höhe | ||
| AX67TF | 1 ½" | 400 | 6,7 | 285 | 2160 | 825 | 530 |
| AX83TF | 1 ½" | 500 | 8,3 | 400 | 2380 | 796 | 550 |
| AX125TF | 2" | 750 | 12,5 | 520 | 2117 | 970 | 620 |
| AX150TF | 2" | 900 | 15,0 | 700 | 2305 | 970 | 620 |
| AX167TL | 2" | 1000 | 16,7 | 828 | 2131 | 1440 | 1035 |
| AX267TL | 3" | 1600 | 26,7 | 1440 | 2185 | 1928 | 1460 |
| AX333TL | 3" | 2000 | 33,3 | 1500 | 2185 | 1928 | 1460 |
| AX417TL | DN100 PN16 | 2500 | 41,7 | 1800 | 2041 | 1982 | 1530 |
| AX550TL | DN100 PN16 | 3300 | 55,0 | 2300 | 2349 | 2132 | 1652 |
| AX767TL | DN100 PN16 | 4600 | 76,7 | 2654 | 2349 | 2132 | 1652 |
| AX933TL | DN150 PN16 | 5600 | 93,3 | 2950 | 2535 | 2438 | 1791 |
| AX1133TL | DN150 PN16 | 6800 | 113,3 | 3360 | 2535 | 2438 | 1791 |
| AX1417TL | DN150 PN16 | 8500 | 141,7 | 4400 | 2344 | 2677 | 1945 |
* Weitere technische Daten finden Sie in der Produkt-Info unten im Downloadbereich…
Häufige Fragen
Wie funktioniert ein Twin-Tower-Trockner der AX_T Serie?
Zwei mit Trockenmittel gefüllte Türme wechseln sich ab. Einer trocknet die Druckluft, der andere wird mit einem kleinen Teil der getrockneten Luft unter Druckentlastung regeneriert, ganz ohne Heizelemente. Nach einer festgelegten Zykluszeit schalten die Türme automatisch um.
Welchen Drucktaupunkt erreicht die AX_T Serie?
Standardmässig −40 °C, optional bis −70 °C.
Für welche Anlagengrössen gibt es die AX_T Serie?
Es gibt Modelle für kleine, mittlere und grosse Anlagen. Die Serie eignet sich für OEM-Anlagen, punktuelle Anwendungen und Zentralsysteme.
Wie lässt sich der Energieverbrauch senken?
Mit dem optionalen Energy Management System (EMS). Es misst den Taupunkt und passt die Zykluszeit an. Das spart Spülluft und bis zu 60 % Energie, besonders bei schwankender Feuchtelast oder Teillast.
Was gehört zur Serienausstattung?
SPS-Steuerung mit Digitalanzeige, automatische Umschaltung mit Zyklusüberwachung, Vor- und Nachfilter, Druckanzeige je Turm, Feuchtigkeitsindikator und ein Steuergehäuse in Schutzart IP54.
Welche Optionen sind erhältlich?
Unter anderem EMS mit Taupunktmessung, ein Fail-to-Shift-Alarm, eine 4–20 mA Schnittstelle für Fernüberwachung oder SCADA, Schutzart IP65 oder Edelstahlgehäuse sowie kundenspezifische Behälterkonfigurationen.
In welchen Branchen wird die AX_T Serie eingesetzt?
In Produktionsanlagen mit konstantem Luftbedarf, in der Steuerungs- und Automatisierungstechnik, bei Pneumatik in sensiblen Umgebungen sowie in der Lebensmittel- und Medizintechnik.
Wann ist ein wärmeloser Trockner die richtige Wahl?
Vor allem dort, wo keine Heizung eingesetzt werden soll oder darf und robuste Technik mit hoher Ausfallsicherheit gefragt ist.
Wer hilft mir bei der Wahl des passenden Modells?
Wir. Wir klären Volumenstrom, Drucktaupunkt und Kompressorleistung mit Ihnen und wählen das passende Modell. Rufen Sie uns an oder schreiben Sie uns.
Welcher Trockner passt für Ihre Anwendung?
Es gibt verschiedene Drucktaupunkte und Volumenströme, die je nach Kompressorleistung und Anwendungsgebiet variieren und berücksichtigt werden müssen. Lassen Sie sich von uns beraten, um das optimale Modell für Ihre Bedürfnisse zu finden.
